CAD配筋圖怎么畫 CAD配筋圖畫法介紹

相關軟件相關文章發表評論 來源：西西整理時間：2018/3/9 13:51:17字體大�。�A-A+

作者：西西小熊點擊：0次評論：0次標簽： CAD

CAD迷你看圖2018R1官方最新版
  • 類型：圖像瀏覽大小：11.9M語言：中文 評分：7.5
  • 標簽：
立即下載

很多工程師和設計是在設計房屋和建筑圖紙的時候，都需要用到CAD制圖工作，在繪制圖紙的過程中， 如果需要繪制配筋圖，你知道怎么操作嗎？下面小編就跟簡單介紹一下具體的畫法吧！

操作方法介紹：

1.打開CAD這款軟件，進入CAD的操作界面，如圖所示：

2.在該界面內找到直線命令，如圖所示：

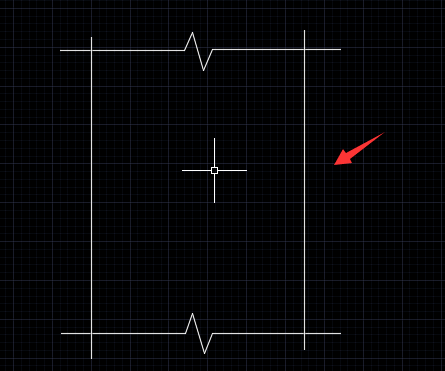

3.使用直線命令繪制出配筋圖的外框，如圖所示：

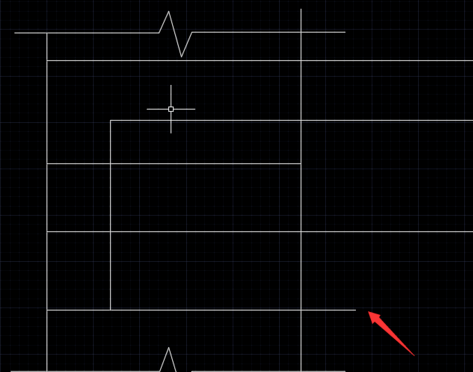

4.在外框的基礎上繪制出細節，如圖所示：

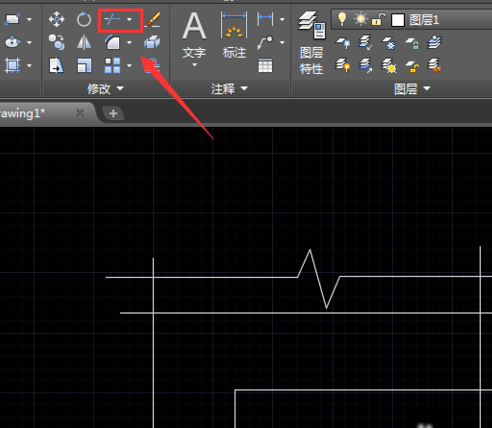

5.再在工具箱內找到修剪命令，如圖所示：

6.使用修剪命令將多余的線修剪掉，如圖所示：

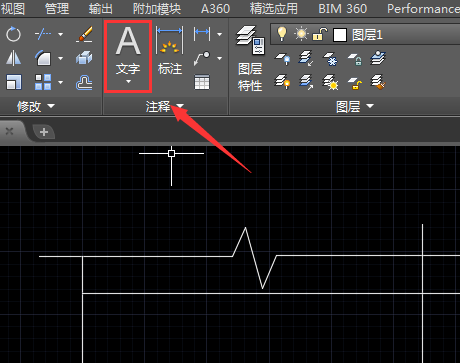

7.在在工具箱內找到文字工具，如圖所示：

8.使用文字工具在圖形上標注出要求，這樣我們的配筋圖就畫好了，如圖所示：
